Pirómetro de fibra óptica para la industria
Un nuevo instrumento desarrollado con fibra óptica permite medir la temperatura de procesos de mecanizado o corte en áreas industriales donde las técnicas convencionales no tienen acceso
La fibra óptica se suele emplear en el ámbito de las telecomunicaciones para transmitir información por medio de la luz, pero un grupo de investigadores de la Universidad Carlos III de Madrid (UC3M) ha desarrollado una técnica para que pueda utilizarse como un termómetro en entornos industriales extremos. Con la fibra han fabricado un pirómetro, un instrumento que mide la temperatura sin estar en contacto con el objeto. Este nuevo sistema es capaz de medir la temperatura de procesos de mecanizado o corte en áreas industriales en las que las técnicas convencionales no tienen acceso.

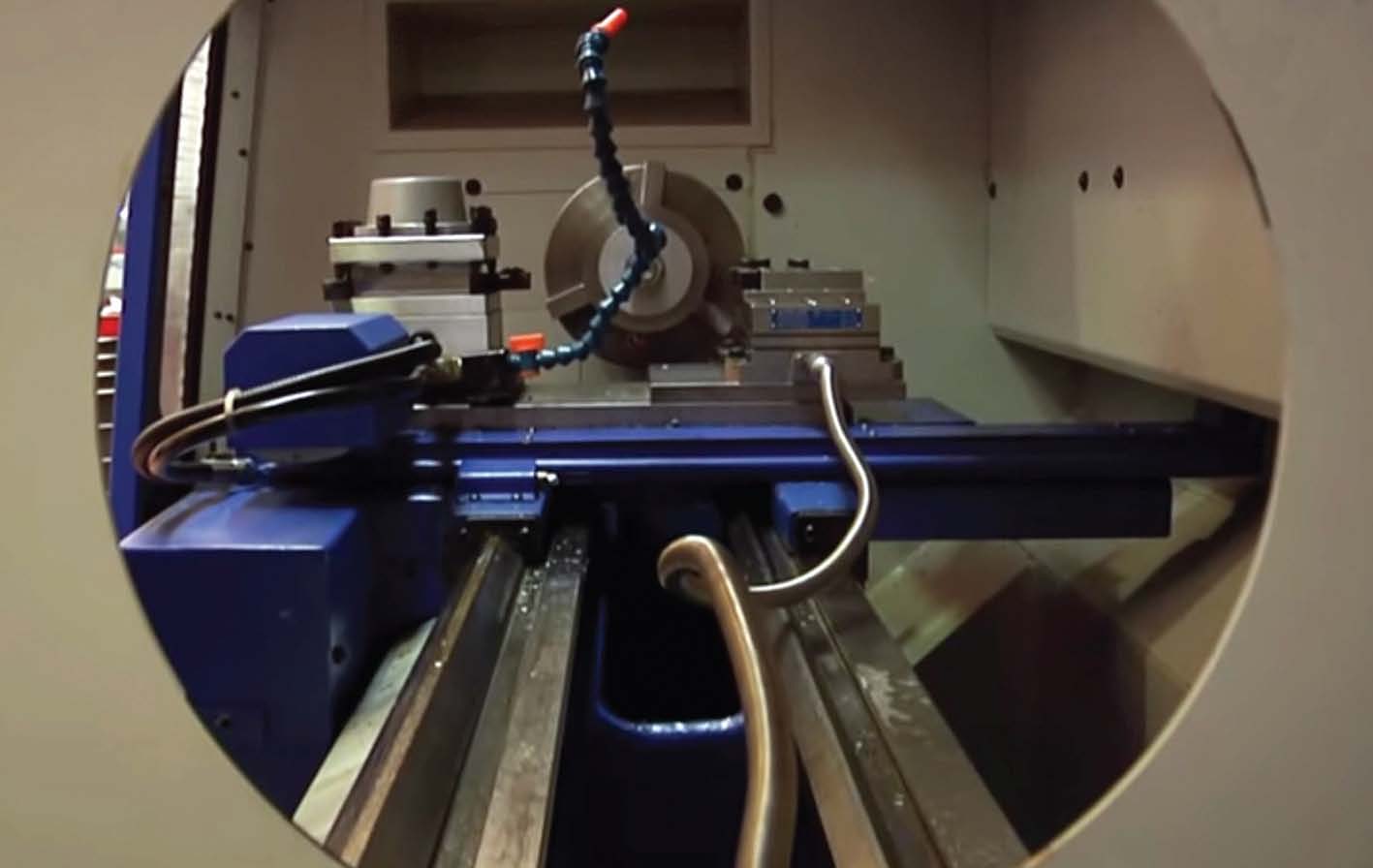

En estos entornos no se pueden utilizar cámaras de termografía infrarroja ya que no hay una línea de visión clara con el punto de corte de la herramienta, como tampoco se pueden adherir termopares u otros sensores por su deterioro y la dificultad de conseguir una localización accesible. En cambio, los investigadores han resuelto esta dificultad empleando un pirómetro de fibra óptica.
La fibra óptica es un medio de transmisión que envía pulsos de luz para representar los datos. Gracias a su reducido tamaño (la medida de la fibra es de 62,5 micras) puede acceder a áreas muy pequeñas. “Para hacernos una idea, el diámetro del cabello de una persona joven es, en promedio, de unas 100 micras”, explican los investigadores. Ellos han usado una fibra óptica típica de comunicaciones utilizada para transmitir señales a gran velocidad en las redes de datos.
El pirómetro determina la temperatura de un cuerpo por la cantidad de radiación que emite: al aumentar la radiación, también lo hace la temperatura. Mide la radiación en dos colores distintos y calcula la temperatura a partir del cociente de ambas señales. El sistema está calibrado para que pueda “empezar a medir a partir de 300 grados y podría llegar hasta 1.000 grados porque la fibra, que es de sílice, soporta temperaturas muy altas”, explica Carmen Vázquez, catedrática del departamento de Tecnología Electrónica de la UC3M y coordinadora del proyecto.
Desgaste de la herramienta
Obtener datos sobre el cambio de temperatura durante el corte ayuda a analizar la evolución del desgaste de la herramienta. En consecuencia, “es posible optimizar la vida de la herramienta, mejorando la productividad”, explica Carmen. Así mismo, es importante garantizar la integridad superficial del material mecanizado; en la mayoría de los casos la temperatura es un parámetro indicativo del daño generado por el mecanizado.
Este sistema tiene aplicación en aquellos entornos en los que se utilice máquina herramienta para la fabricación de piezas. Es relevante, por ejemplo, en el sector aeroespacial. En el mecanizado de piezas para componentes de motores es muy importante “evitar una temperatura excesiva durante el mecanizado que puede implicar tensiones residuales excesivas o cambios de fase relacionadas con un peor comportamiento en fatiga”, y salvar así algún problema durante el vuelo. Carmen Vázquez afirma que el prototipo “ya podría implantarse en campo y estar funcionando en diferentes maquinarias del sector”. Este sistema también tiene aplicaciones en el ámbito biomédico, como han publicado en la revista Sensors.
Los investigadores del proyecto son, además de Carmen Vázquez, Alberto Tapetado, estudiante de doctorado en la UC3M; Henar Miguélez, catedrática del departamento de Ingeniería Mecánica; José Díaz Álvarez, profesor del departamento de Ingeniería Aeroespacial y Ernesto García, todos de la UC3M.
La investigación se ha desarrollado en el seno de un proyecto del plan nacional financiado por el Ministerio de Economía y Competitividad y el programa de investigación SINFOTON-CM, financiado por la Comunidad de Madrid. Lo ha llevado a cabo el grupo de Displays y Aplicaciones Fotónicas del departamento de Tecnología Electrónica con la colaboración del Grupo de Tecnologías de Fabricación y Diseño de Componentes Mecánicos y Biomecánicos del departamento de Ingeniería Mecánica.
Artículos científicos:
Díaz-Álvarez, J, Cantero, JL, Miguélez, H, Soldani, X. Numerical analysis of thermomechanical phenomena influencing tool wear in finishing turning of Inconel 718. International Journal of Mechanical Sciences. 2014, vol. 82, p. 161-169.
Moraleda AT, Montero DS, Webb DJ, García CV. A Self-Referenced Optical Intensity Sensor Network Using POFBGs for Biomedical Applications. Sensors. 2014, december; 14(12):24029-24045.Fuente: UC3M.
